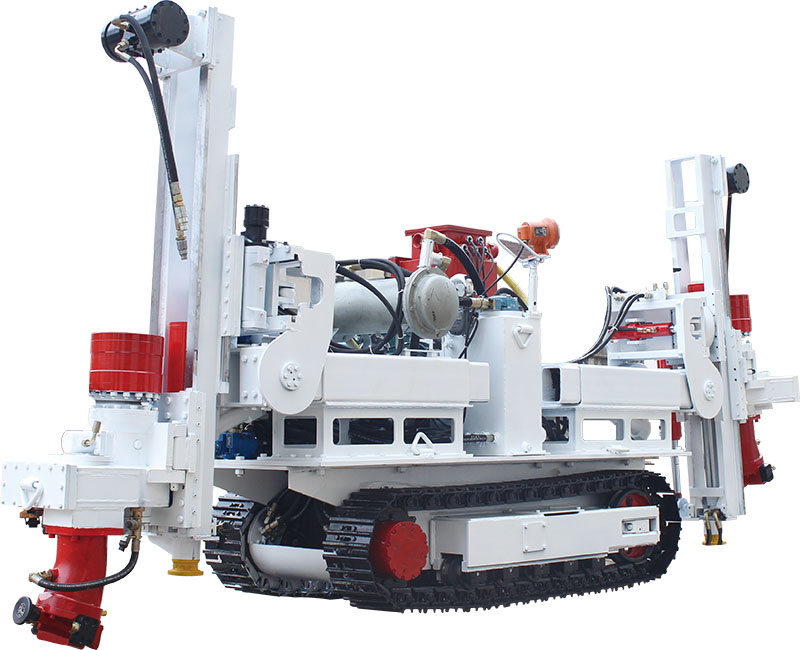

CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆機系列是新一代履帶行走式巷道切頂用鉆孔設備，可實現-25o～+25 o前后角,垂直360°俯仰角的全方位切頂作業，并可在不移機的情況下實現鉆車鉆臂前后平移600mm，左右平移300mm。
本鉆車主要用于煤礦井下110/NOO切頂卸壓自動成巷技術切縫爆破炮孔的施工和其它工程孔。適用于巖石堅固性系數f 14的各種煤層、巖層。
該設備結構緊湊、操作靈活、機動性好，定位切縫孔時，操作簡單，采用履帶行走，具有良好的通用性，并具有一機多用等特點。
特點：
（一）、作業安全，能顯著減輕工人的體力勞動強度。適用于各種斷面的平、斜巷道施工；
（二）結構緊湊、全液壓控制、操作方便靈活、履帶行走、移位方便、機動性好、省時、省力；
（三）鉆機動力頭扭矩大、行程長，鉆進效率高，可大大提高作業效率；
（四）液壓系統配備了快速推進性能，可節約裝卸鉆桿時間2倍多。并配帶有裝卸鉆桿的部件，降低了操作人員的勞動強度；
（五）采用了變量系統，空載轉速快、隨負載變化轉速降低扭矩逐步加大，使鉆進更合理。
CMQ2-1200/45、CMQ2-3200/55型雙臂煤礦用切頂卸壓鉆車
|
|
項目 |
單位 |
1200/45 |
3200/55 |
|
|
整機 |
鉆臂數量 |
— |
2 |
||
|
工作范圍（寬×高） |
mm |
2700×2700 |
|||
|
運行狀態最小轉彎半徑 |
mm |
2570 |
|||
|
工作狀態穩車工作寬度 |
mm |
2600 |
|||
|
運行狀態外形尺寸（長×寬×高） |
mm |
4500×1100×2400 |
|||
|
鉆孔直徑 |
mm |
Φ30~Φ75 |
|||
|
鉆孔深度 |
m |
≥150 |
|||
|
適應鉆具 |
mm |
Φ32~Φ75 |
|||
|
機重 |
kg |
3200 |
|||
|
離地間隙 |
mm |
200 |
|||
|
回轉機構 |
整機功率 |
kW |
45 |
55 |
|
|
類型特征 |
N.m |
液壓回轉 |
|||
|
工作壓力 |
MPa |
16 |
|||
|
額定轉矩 |
N.m |
800 |
2800 |
||
|
額定轉速 |
r/min |
30 |
80 |
||
|
最大轉矩 |
N.m |
1200 |
3200 |
||
|
推進器 |
類型特征 |
— |
導軌式液壓缸推進 |
||
|
工作壓力 |
MPa |
16 |
|||
|
推進行程 |
mm |
1100 |
|||
|
推進器長度 |
mm |
2300 |
|||
|
俯仰角 |
° |
±180° |
|||
|
前后擺角 |
° |
±25° |
|||
|
左右位移 |
mm |
300 |
|||
|
前后位移 |
mm |
600 |
|||
|
行走機構 |
行走方式 |
— |
無軌履帶 |
||
|
驅動方式 |
— |
液壓馬達—履帶 |
|||
|
工作壓力 |
MPa |
16 |
|||
|
行走速度 |
m/min |
30 |
|||
|
爬坡能力 |
（°） |
16 |
|||
|
液壓泵站 |
額定工作壓力 |
MPa |
12 |
16 |
|
|
電動機 |
額定功率 |
kW |
45 |
55 |
|
|
額定電壓 |
V |
660/1140 |
|||
|
油泵 |
額定壓力 |
MPa |
16 |
||
|
排量 |
mL/r |
107/107 |
|||
